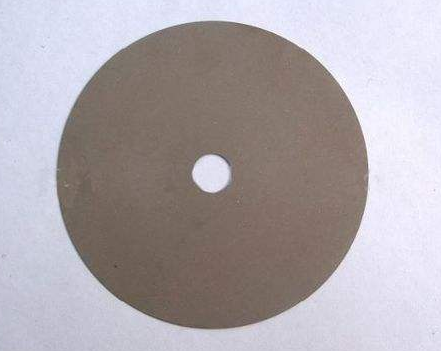

在針對砂輪片的修整設備進行設計時首先要保證修整器的任何部件不能掉入砂輪機的護罩內， 否則就容易產生砂輪破損。 修整器最容易磨損脫落的部件就是安裝修整片的銷軸。 修整片在修整砂輪時， 被旋轉得砂輪帶動也要自己旋轉。 此時旋轉得修整片由于摩擦力的作用也會給安裝它的銷軸一個旋轉的力，迫使銷軸旋轉。問題是銷軸一旦旋轉了，固定銷軸的螺母也會隨之旋轉，這樣勢必會造成螺母松動，銷軸就容易竄出，修整片會被帶入到砂輪罩內，容易引起安全事故。有的設計是在銷軸的一端用開口銷固定在托架上，目的就是使銷軸和修整片一起轉動。此方法避免了螺母固定容易松動的問題，但修整砂輪時，修整器是在砂輪的左右兩側來回移動，就產生了對銷軸 軸向力，開口銷在軸向力的作用下也是容易磨損的。再者，此銷需要特 殊的機加工和熱處理，使用起來也不如用高強度螺栓方便、經濟。
為避免使用高強度螺栓代替銷軸容易產生固定螺母松動的問題，可以在銷軸托架的兩端各加裝了兩個防護罩。 用 12.9 級外六方 M8 的螺栓將修整片安裝在銷軸托架上，另一端用螺母擰緊。在螺栓的兩端各加裝一個凹槽防護罩，此防護罩恰好使螺栓頭卡在槽內，不能轉動， 另一方面由于凹槽有堵頭， 即使固定螺母旋脫后也使螺栓不能從支架上 脫出。為了更換銷軸及修整片方便， 我們在防護罩的固定孔處開了長條 形開口。 安裝時只需松開固定螺栓， 便將防護罩移出安裝軸位置， 即可更換安裝軸或修整片。
